Transceiversteuerung


Die Transceiver-Steuerung von Swisslog ermöglicht die automatische Einstellung der Transceiver-Frequenz/des Transceiver-Modus im QSO, die Abstimmung des Transceivers auf eine DX-Station über DX-Fenster/Bandkarten, die Anzeige des S-Meters/der Leistungsabgabe des Transceivers und einige andere interessante Funktionen. Sie können bis zu 8 verschiedene Transceiver konfigurieren und einfach zwischen ihnen umschalten.

Dieser Abschnitt beinhaltet Informationen über

Konfiguration der Transceiversteuerung

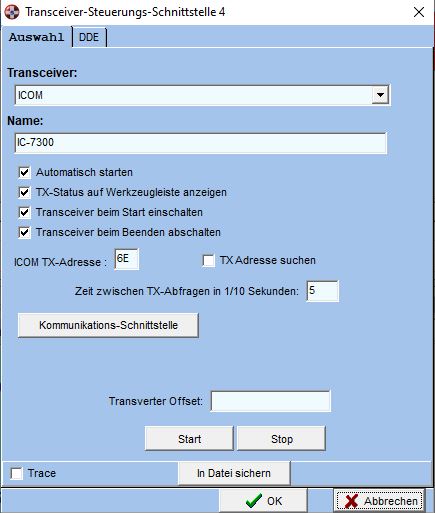

 Wählen Sie Optionen ¦ Transceiversteuerung > Transceiver 1 aus dem Hauptmenü (bei Bedarf für Transceiver 2-8 wiederholen). Der folgende Dialog wird angezeigt:

Das Feld Programmname akzeptiert Befehlszeilenschalter, die für die Verwendung mehrerer Instanzen von FLRIG erforderlich sind. Beispiel: C:\Program Files (x86)\flrig\flrig.exe --config-dir c:\Users\Jordi\flrig.files\TS-480  WICHTIG: Keine Anführungszeichen verwenden!

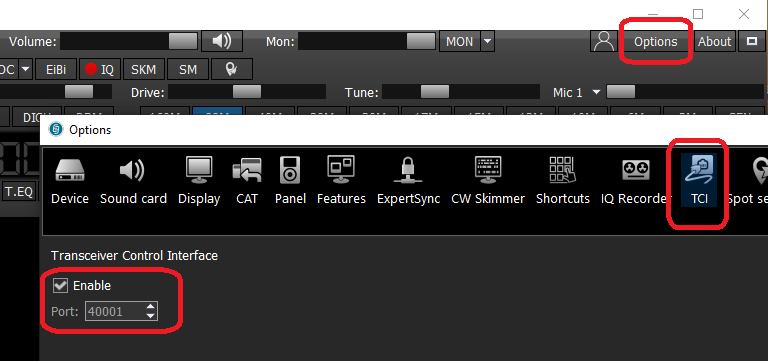

Bei der Benutzung von TCI werden alle angezeigten DX Meldungen auf allen Band Maps zum Panorama in Deinem SDR gesendet. Die Schriftfarbe jeder DX Meldung in Deinem SDR ist die gewählte Hintergrundfarbe zum Kennzeichnen des Statistik Status (Bestätigt, Gearbeitet, Benötigt, Neu oder Nicht Benötigt). Du kannst dieses Feature im Optionen Menü jeder Band Map deaktivieren.

Wenn Sie auf einen Punkt im SDR-Panorama klicken, wird das Rufzeichen automatisch in das QSO-Eingabefenster eingetragen. Sie können auch den zu verwendenden Empfänger (1 oder 2) auswählen, indem Sie auf die Empfängernummer klicken, die in der Transceiver-Symbolleiste (oder im Transceiver-Kontrollfenster) in grüner Farbe angezeigt wird:

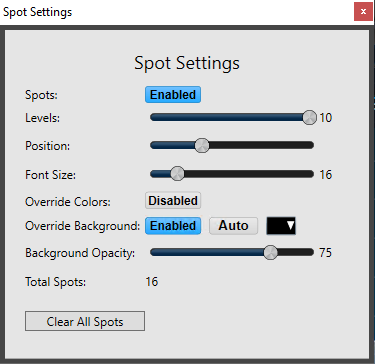

Bei der Benutzung von Flex Radio werden alle angezeigten DX Meldungen auf allen Band Maps zum Panorama in Deinem SDR gesendet. Die Schriftfarbe jeder DX Meldung in Deinem SDR ist die gewählte Hintergrundfarbe zum Kennzeichnen des Statistik Status (Bestätigt, Gearbeitet, Benötigt, Neu oder Nicht Benötigt). Du kannst dieses Feature im Optionen Menü jeder Band Map/WSJT-X / JTDX Band map deaktivieren. Dies sind die empfohlenen Spot-Einstellungen in Smart SDR:

Sie können selbst entscheiden, wie Swisslog mit Ihrem Flex Radio arbeiten soll. Es gibt 2 verschiedene Betriebsmodi, die in der Symbolleiste der Transceiver-Steuerung oder im Fenster der Transceiver-Steuerung ausgewählt werden können:

 Klicken Sie auf den grünen Buchstaben neben der Frequenz in der Transceiver-Symbolleiste oder im Transceiver-Steuerungsfenster, um die Betriebsart zu ändern.

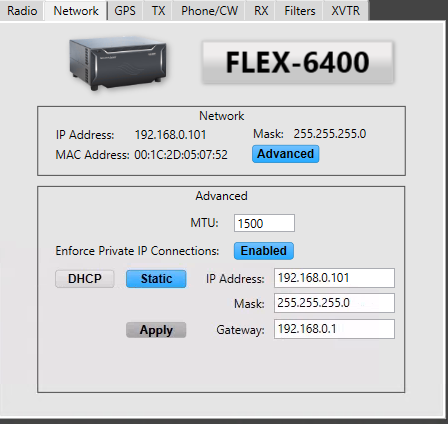

FlexRadio CAT TCP:

Informationen zum Gebrauch der Transceiversteuerung in SWISSLOG

Die Transceiversteuerung wird in verschiedenen SWISSLOG Funktionen verwendet. Dieser Abschnitt gibt einen Überblick. Weitere Informationen finden Sie in der ausführlichen Beschreibung der Funktionen.

QSO-Eingabe - Fenster

Wenn Sie die QSO-Erfassung in Echtzeit durchführen wird QRG und Mode automatisch vom Transceiver gelesen.

Es gibt einige Optionen im QSO-Eingabe Fenster die das Verhalten steuern:

DX-Fenster

Im DX-Fenster können Sie Ihren Transceiver automatisch auf die QRG einer DX-Meldung setzen und wieder zurück auf die ursprüngliche QRG.

  Du kannst auf den Spot doppelklicken um den TRX auf die QRG einzustellen und die Antenne zu der DX-Station zu drehen (default option). The same applies to Band Maps.

Transceiversteuerungs-Fenster

Neben dem TX Kontroll Fenster im Toolbar SWISSLOG besitzt ein kleines Transceiversteuerungs-Fenster welches erlaubt die QRG und Betriebsart einzustellen. SWISSLOG enthält ein kleines aber SEHR NÜTZLICHES TX-Steuerung-Fenster welches durch auswählen von Ansicht ¦ Transceiversteuerung aktiviert werden kann.

tx wind

Dieses Fenster bietet folgende Funktionen:

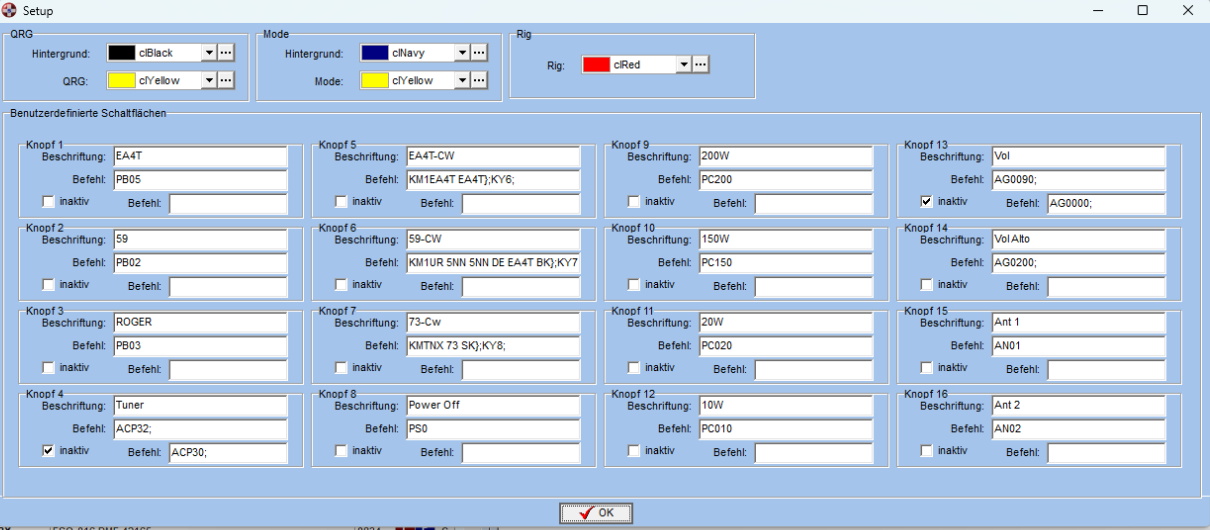

Klicken Sie mit der rechten Maustaste, um den Konfigurationsdialog aufzurufen, in dem Sie die Farben ändern und eine Beschriftung sowie den zu sendenden Befehl für jede der 12 verfügbaren Tasten zuweisen können. Die Einstellungen der benutzerdefinierten Tasten werden unabhängig für jeden Transceiver gespeichert!



Analoges S-Meter und Ausgangsleistung

Swisslog implementiert eine anpassbare und größenveränderbare analoge S-Meter und Power Output Funktion in Ansicht > S-Meter. Diese Funktion unterstützt derzeit die folgenden Transceiver-Optionen:

Die folgenden Optionen und Funktionen stehen über das Popup-Menü (rechte Maustaste) zur Verfügung:

Sie können sehr schöne S-Meter erstellen! Es hängt alles von Ihren Vorlieben und Ihrer Phantasie ab! Hier einige Beispiele (das linke Beispiel ist das Standarddesign):

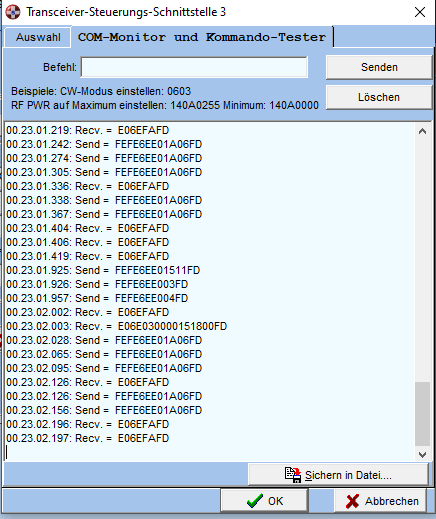

COM-Monitor und Kommando-Tester

Der Benutzer kann den COM-Port überwachen und auch CAT-Befehle senden. Diese Registerkarte ist nur unter den Optionen für ICOM-, Kenwood-, TCI- und Yaesu-Transceiver verfügbar.
