Carte du monde dans Swisslog


Généralités sur la carte du monde

Particularités:

Ouverture de la carte du monde:

IMPORTANT : La carte du monde prend en charge une surface à mappage de texture. Par défaut, Swisslog utilise une texture de haute qualité (voir textures de la carte du monde). Les captures d'écran ci-dessous montrent la fonction de carte du monde sans employer cette texture. Si vous préférez afficher la mappemonde de cette façon, faites ce qui suit :

Utilisation de la Carte du Monde

Au fur et à messure que vous déplacez la souris, la longitude, la latitude, le QTH-Locator, le nom du pays et le nom de la couche sont affichés pour le point où la souris est placée.

 Agrandir la carte

La carte peut être agrandie avec le triple bouton de la souris.

Boutons:

  Agrandissement

Agrandissement. Affiche le monde entier

Pas d'agrandissement

Souris:

En pressant le bouton droit de la souris on marque la région que l'on veut agrandir. Utilisez la molette de souris pour le zoom avant/arrière.

Déplacement de la carte

La carte peut être déplacée en utilisant la souris et les barres de défilement. Pour déplacer la carte avec la souris, conservez le bouton gauche enfoncé et déplacez vous dans la direction ou vous voulez voir la carte. Ceci vous permet aussi de voir le globe en projection sphérique.

Liaison CAT

La carte peut être  liée au contrôle du transceiver pour définir automatiquement la bande du transceiver, pour afficher le statut DXCC / locator /  QSL sur la carte pour la bande en cours :

La carte n’est pas liée au contrôle du transceiver (option par défaut)

La carte est liée au contrôle du transceiver

IMPORTANT: Lorsque vous activez la liaison CAT, il peut se produire un certain retard avant de lire la bande en cours à partir du transceiver et d’afficher le statut DXCC / Locator sur la carte. Il s’agit d’un comportement normal et cela dépend du nombre de QSO dans votre log et des caractéristiques de votre ordinateur.

Afficher les QSO satellite

La carte peut n' afficher le statut QSL des DXCC / locators que pour les QSO satellite:

Cliquez pour n'afficher que les QSO satellite (option par defaut).

Cliquez pour afficher tous les QSO.

Affichage du QSO en cours sur la carte

Vous pouvez afficher le QSO en cours, soit automatiquement, soit à la demande. Pour afficher automatiquement le QSO, placer  l'option correspondante  dans la boite de dialogue Options sur Edition-QSO. Pour afficher le QSO à la demande, supprimez l'option correspondante et presser le bouton Carte quand vous voulez affiche le QSO.

Pour placer l'Option procéder comme suit

Affichage d'un QSO depuis le Carnet de Trafic

Ouvrir l'affichage d'un carnet de trafic,  sélectionnez le QSO que vous voulez afficher et pressez le bouton Carte.

 Affichage des Régles QSL DXCC

Vous pouvez afficher les règles QSL-DXCC sur la Carte. Le statut  "Confirmé" signifie  confirmé soit par  carte QSL,  eQSL ou LoTW. Les abréviations DXCC sont affichées sur la carte à la couleur correspondant à vos règles QSL. Vous pouvez définir les couleurs à utiliser dans la fonction Configuration (voir Configuration......)

Les règles QSL- DXCC peuvent être affichées par bande ou pour tous les QSOs. Sélectionner la bande à afficher depuis la liste déroulantet DXCC's  (ou activez la liaison CAT pour lire automatiquement la bande de votre transceiver).

Sélectionner le mode à afficher depuis la liste déroulantet Modes. Cette liste comprend les modes de rapport suivants qui regroupent certains modes (ils sont définis dans Édite / Ajoute- Édite les modes / Onglet modes de rapport) :

Pour cacher l'information DXCC  aller dans configuration et désélectionner voir couche  de la couche nomée DXCC.

Les informations DXCC ne sont affichées qu'à partir d'un certain niveau d'agrandissement.

Affichage des Carrés-locators - Règles QSL

De la même façon que les règles QSL-DXCC vous pouvez afficher les règles QSL des Carrés locators sur la carte. Le statut  "Confirmé" signifie  confirmé soit par  carte QSL,  eQSL ou LoTW. Les carrés locators sont ombrés dans la couleur correspondant à vos règles QSL. Vous pouvez définir les couleurs à utiliser avec la fonction Configuration  (voir Configuration......)

En plus, vous pouvez afficher la grille des carrés locators sur la carte. Presser le bouton pour voir / cacher la grille.

Les règles QSLdes Carrés locators peuvent être affichées par bande ou pour tous les QSOs. Sélectionner la bande à afficher depuis la liste déroulante des carrés locators (ou activez la liaison CAT pour lire automatiquement la bande de votre transceiver).

Sélectionner le mode à afficher depuis la liste déroulantet Modes. Cette liste comprend les modes de rapport suivants qui regroupent certains modes (ils sont définis dans Édite / Ajoute- Édite les modes / Onglet modes de rapport) :

Pour cacher l'information sur les carrés locators, sélectionner "none" dans la liste déroulante ou aller dans configuration et déséelectionner affichage couche pour la couche nommée Carrés Locators

Les informations Carrés locators ne sont affichées qu'à partir d'un certain niveau d'agrandissement.

  Haut



Calcul de la Prédiction de Propagation  pour un Point de la carte

Si vous pressez le bouton gauche de la souris sur la carte ,la préduction de propagation est calculée et affichée pour l'endroit  sélectionné dans la fenêtre de prédiction de propagation. Cette fonction doit être disponible dans le Menu. Sélectionner / desélectionner Mise à jour Prédiction de Propagation  soit dans le Menu  Carte.. soit dans le Menu déroulant.

Affichage des Spots DX sur la Carte

Les annonces de Spots DX peuvent être affichés sur la Carte. Pour chaque station pointée sur la carte, la prédiction de propagation pour votre QTH est calculée. La couleur que est utilisée pour pointer la station indique la puissance du signal, plus sombre indique une plus grande puissance du signal.  L'information est aussi affichée en bas de la carte dans la barre des status. Déplacer simplement le curseur de la souris vers la  station.

La station qui annonce est placée dans un cercle.

Vous devez configurer comment et avec quels spots DX une sera affichée automatiquement. Voir Configuration de la Carte.

Vous pouvez aussi pointer des spots depuis la fenêtre Cluster-DX-. Sélectionner un spot et presser le bouton Carte. Le spot sélectionné et tous les suivants seront affichés sur la carte. Noter que ne seront affichés que le nombre de spots configurés .



 Haut

Localisation d'Objets sur la Carte

Comme déjà expliqué, tout ce qui est affiché sur la carte est un Objet. Ainsi, les Pays, les Villes,  Les contrées DXCC, les Spots DX, les Rivières etc.. sont tous des objets. L'affichage des objets liste tous les Objets stockés dans les couches et vous permet de centrer l'objet sélectionné sur la carte. Ainsi si vous ne savez pas  où se trouve un certain DXCC,

La région DXCC est maintenant centrée dans la carte.

Ceci est possible pour toutes les couches. L'exemple suivant montre les objets sur la couche avec les spots DX-Spots. Vous voyez que l'Indicatif, QRG et la puissance estimée du signal sont affichéspour la station DX

Edition des Objets Géographiques

Vous pouvez éditer les Objets Géographiques en pressant le bouton édition. Pour les Objets-Point, vous pouvez modifier le titre et la position géographique, pour les polygones et les lignes seulement le titre. Vous devez sauver la couche si vous voulez conserver les modifications.



Configuration de la Carte

La carte peut être configurée de différentes façons ! Ne paniquez pas, j'ai configuré la carte de telle façon qu'elle puisse être utilisée sans modification. Mais je sais certains d'entre vous aime à jouer avec pour l'expérimenter. Ne faites cela qui si vous trouvez au autre configuration meilleure. Si c'est le cas, envoyez là en la laissant libre pour d'autres utilisateurs.

Il y a deux niveau de configuration. Le premier est utilisé dans la boite de dialogue Configuration Carte du Monde le second, que j'appelerais réglage fin, est utilisé au niveau de la couche en sélectionnant une couche et en pressant le bouton Propriété.. .

Configuration

Pour configurer la carte, presser le bouton Configuration . Ceci affiche la boite de dialogue Configuration Carte du Monde.



Sauve / Charge les Configurations

La configuration de la carte peut être sauvée dans le fichier 'Environnement' . Utiliser les boutons Charge Env / Sauve Env pour sauver et charger les fichiers environnement. La configuration active de la carte est sauvée dans le fichier environnement courant quand on ferme la carte.

Centrage de la carte

Vous pouvez préciser l'endroit qui doit être le centre de la carte quand vous pressez le bouton Agrandir le monde

Options

Voir l'échelle affiche l'échelle dans l'angle inférieur droit de la carte.

Transparent rend le monde transparent, ainsi vous voyez les pays derrière le globe dans une couleur différente

Mise à jour des Prédictions de Propagation

Calcule la the Prédiction dePropagation  pour l'endroit sur lequel vous pressez le bouton de la souris et met à jour la fenêtre de prédiction de propagation.

Couleurs

Surface        couleur de la surface de la terre

Fond             couleur de fond sur lequel la carte est dessinée

Nuit              couleur utilisée pour calculer la couleur de l'espace où il fait nuit

Grey Line     couleur utilisée pour calculer la couleur de l'espace au crépuscule

Needed        couleur utilisée pour dessiner les abréviations DXCC des DXCC's dont vous avez encore besoin

Worked        couleur utilisée pour dessine les abréviations DXCC des DXCC's que vous avez contactés

Confirmé      couleur  utilisée pour dessiner les abréviations DXCC des DXCC's qui sont confirmés

Options Stations DX

Ces entrées vous permettent de configurer quels Spots DXs seront affichés sur la carte. Pour afficher les Spots DX, la fenêtre DX-Cluster doit être active.

Voir les Stations DX sur la carte

Contrôler ceci si vous voulez l'affichage automatique des Spots DX sur la carte. Note: si vous  sélectionnez un Spot DXdans la fenêtre duCluster DX, les Spts sont toujours affichés. Mais les règles de sélection sont appliquées.

 Distance Min.                 précise la distance minimum entre votre QTH et les stations DX qui doivent être affichées

Nbr. de Stations

spécifie le nombre maximum de stations DX affichées sur la carte. Si ce nombre est dépassé, la station la plus ancienne est supprimée

Affichage du chemin du Signal            spécifie si le chemin du signal entre l'annonceur et la station DX doit être traçé

Affichage de la Station qui annonce

spécifie que la station qui annonce doit être affichée. Si cette station n'est pas affichée le chemin du signal n'est pas affiché non plus.

 Haut

Utilisation des couches

La carte du monde affiche les données géographiques spécifiées dans coordonnées longitude et latitude projetées sur la surface de la terre. Ces données sont dans le formulaire des Geo-Objects qui contiennent les points, polylignes ou polygones. La mise en place de  Geo-Objects s'appele une Couche qui peut représenter le Monde, un espace géographique, des lacs, rivieres etc. Suivant ce que vous voulez  voir, vous chargez, suprimez ou cachez les Couches. Les propriètés des Objets affichés sur la couche peut être précisé. Ceci vous permet de définir la couleur, la taille, le niveau d'agrandissement auquel la couche est affichée et encore plus. Dans ce chapitre vous apprendrez plus sur les couches et ce que vous pouvez faire avec.

Chaque couche contient des  Geo-Objects qui sont chargés dans la carte du monde depuis un fichier externe, les Fichiers cartes. Normallement sont supportés les fichiers de données standard du commerce, fichiers MapInfo .MIF et ESRI .SHP  ausi bien que la carte du monde interne au fichiers au format .LYR.

Swisslog utilise quelques couches pour afficher l'information du Log. Ces couches sont stockées dans les fichiers Carte.

Un nombre important de fichiers cartes internes .LYR sont distribués avec Swisslog.

Chargement, Modification et Suppression de couches

Les couches sont manipulées dans la boite de dialogue  Configuration Carte du Monde . Les couches chargées sont listées sur la gauche de la boite de dialogue de la fenêtre Carte du Monde



Chargement des couches

Pour Charger des couches, presser le bouton Chargement des couches. Il peut y avoir dans la boite de dialogue plusieurs fichiers de cartes qui peuvent être sélectionnés en même temps.

Modification des couches

Les deux boutons flèche en au de la liste des couches sont utilisés pour modifier les couches. L'ordre des couches dans la liste définit l' dans lequel les couches sont paintes. Ainsi la seconde couche est painte en haut de la première couche , la troisième en haut de la seconde et première couche. C'est pourquoi la positiond'une couche peut être importante parce que une couche peut être cachée par une autre si l'ordre est  incorrect. Noter que vous ne pouvez pas manipuler les couches Swisslog.

Suppression de couches

Pour Supprimer une couche,  sélectionner la couche et presser le bouton 'trash can' en haut de la liste des couches.

Modification des Propriétés d'une couche

Pour modifier, sélectionner la couche dans la liste. Les propriètés les plus importantes, Affichage de la couche et Affichage du Titre, peuvent être sélectionnées directement avec les checkboxes en bas de la liste des couches.

Pour moddifier les autres propriétés, presser le bouton Propriétés.. . Ceci affiche la boite de dialogue suivante:

Dans la partie inférieure vous voyez les détails de la couche sélectionnée. Si une couche contient seulement une petite partie du globe, vous devez 'rechercher' les objets en utilisant les barres de défilement et les boutons agrandissement. Vous pouvez vérifier les propriétés qui ont été déterminées.

En haut, vous voyez les Paramètres du Globe entier . Ces Paramétres ont une action sur toutes les couches et exercent un contrôle minimum et maximum Hauteur des textes pour les titres

Dans la partie centrale vous trouvez des onglets qui contiennent les contrôles pour définir les propriètés individuelles. Le nombre d'onglets varie suivant le type d'objets  contenus dans la couche.

Apparence

Apparence contrôle si les objets sont dessinés sur la carte.

 Crayon contrôle comment les bordures sont dessinées:

Pinceau définit comment les objets sont remplis

Titre

Titre contrôle comment le titre des objets sont dessinés.

Agrandissement de la couche

Agrandissement de la couche contrôle à quel niveau d'agrandissement la couche est affichée. Ceci vous permet de contrôler à quel niveau d'agrandissement une couche doit être dessinée sur la carte. Par exemple vous pouvez définir que les détails de la Suisse ne sont affichés qu'à partir d'une altitude d'observation des 650m. Je sais qu'à 650m d'altitude vous ne verrez pas grand chose de la Suisse, mais pour la carte de Swisslog c'est suffisant. Ainsi, ici il faudra l'expérimenter un peu.

Style



Style définit combien d'objets points sont affichés. Les objets point sont des objets géographiques définis par un point comme une ville ou un correspondant.

 Haut

Textures de la Carte du Monde

La carte du monde supporte aussi une texture mapped surface. La surface du globe peut être recouverte par une image bitmap. L'image est affichée très rapidement car elle est chargée en mémoire. La taille de l'image peut donner un effet de performance quand il devient assez grand pour dépasser la mémoire disponible et le système démarre un échange. Cela ne devrait pas être un problème avec les ordinateurs actuels. Si vous possédez un ordinateur très ancien et que vous rencontrez des problèmes de performances avec la texture par défaut, faites ce qui suit :

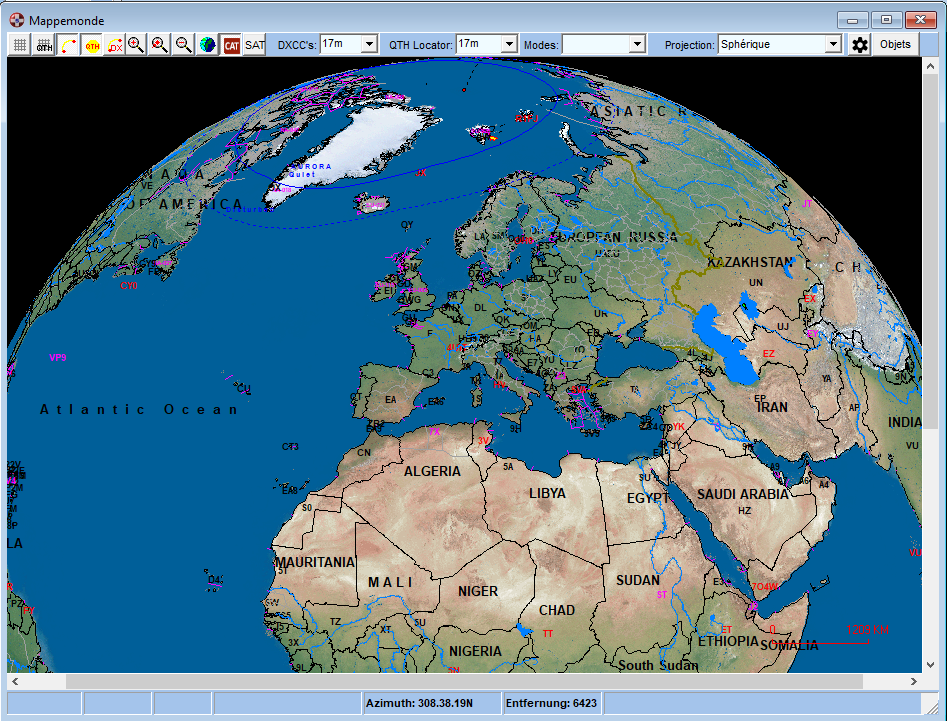

Voici à quoi ressemble la fonction mappemonde avec la texture par défaut en haute qualité (créée par Tom Patterson, www.shadedrelief.com):

La fonction mappemonde ne prend en charge que 256 couleurs bitmaps (8 bits). Si vous voulez utiliser d'autres textures, vous devrez la convertir pour correspondre à ces exigences.

Quand vous utilisez une" texture mapped surface", il est important, de placer le Style Pinceau de Apparence sur clear pour toutes les couches contenant des paysages.
