Mapa de banda para WSJT-X / JTDX

Swisslog implementa una función muy completa de mapa de bandas para monitorizar la actividad de WSJT-X / JTDX. WSJT-X / JTDX debe estar configurado como instancia principal (por favor lea Ajustes UDP de WSJT-X / JTDX).Tiene las siguientes características:

Haciendo doble clic encima de un indicativo/cuadrícula se realiza la misma acción que haciéndolo encima de un mensaje en la ventana de actividad de banda de WSJT-X / JTDX.
Amplio rango de zoom
Tamaño de fuente ajustable
Ventana redimensionable
Detalles completos del mensaje (incluyendo si el usuario de LotW/eQSL) al situar el cursor del ratón encima del indicativo
Control de duplicados por banda o banda/modo (seleccionable por el usuario) mostrando (D) si es duplicado. ¡Incluso puede ocultar duplicados por banda/modo!
Ver/Ocultar SNR, DT y Cuadrículas
¡Selección de cualquier estadística! Por defecto es DXCC pero el usuario puede seleccionar cualquier estadística disponible
También puede seleccionar la estadística que desee para comprobar las cuadrículas.
Colores degradados para la regla de frecuencia
Colores personalizados: fondo, degradados y medidas de la regla y frecuencia
Puede tenerse tantos mapas de bandas como se desee con diferentes filtros (necesitado, trabajado, etc), modos específicos (FT8, JT65, etc), colores, estadísticas, tamaño de fuente y ventana, etc.
Incluso puede poner el mapa de banda como ventana independiente, ideal en sistemas de doble monitor.

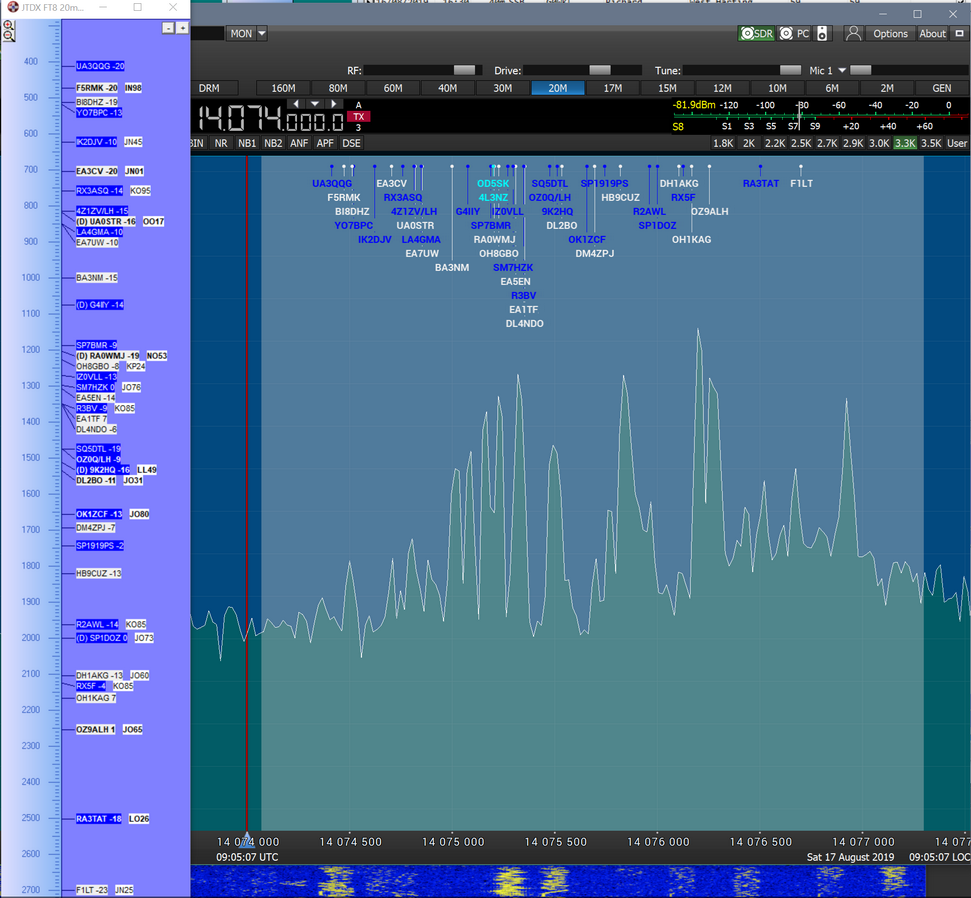

También puede enviar los mensajes al panorama de su SDR si usa TCI (ExpertSDR) o Flex Radio como control del transceptor.

La ventana del mapa de bandas

La ventana de mapa de bandas ofrece una vista gráfica de la actividad de la banda lo que es muy interesante y más atractiva visualmente. ¡Puede abrir tantos mapas de bandas como desee! Cada ventana puede mostrar diferentes estadísticas y usar un juego de filtros diferentes, ajustes, etc. Es un complemento muy bueno a WSJT-X / JTDX ya que puede comprobar estadísticas no soportadas por el sistema de colores de WSJT-X / JTDX como WAZ, WAC, WPX, etc.

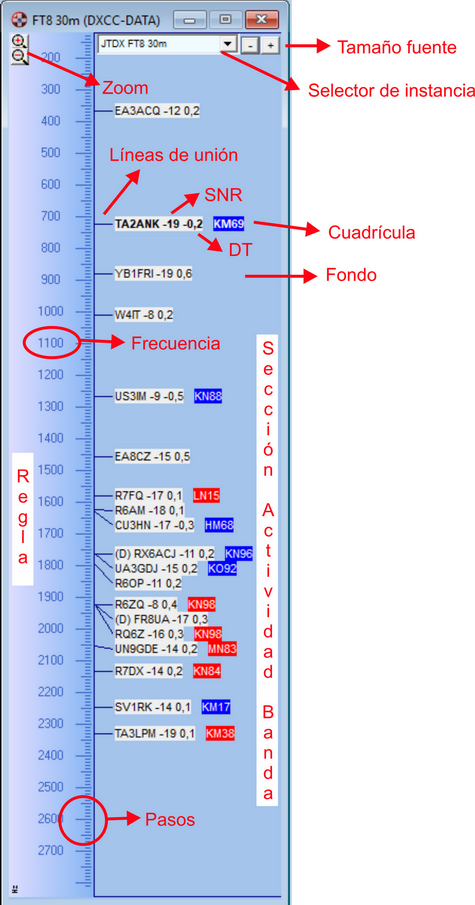

Para abrir una ventana de Mapa de Bandas de WSJT-X / JTDX seleccione Ver | Mapa de Bandas WSJT-X / JTDX. Así es como se ve la ventana (incluye una descripción de las funciones y partes):

El título de la ventana muestra el programa desde el que está recibiendo mensajes Swisslog (WSJT-X o JTDX), el modo y banda actual de trabajo y la estadística seleccionada para el mapa de banda (por defecto es DXCC).

Utilice los botones de zoom para ampliar/reducir el ancho de banda pulsando los botones + o - (o usando la rueda del ratón: sitúe el cursor encima de un indicativo y mueva la rueda del ratón arriba/abajo. El indicativo seleccionado se centrará en el mapa de banda). También puede mover el dial arriba/abajo arrastrando con el ratón (pulsar el botón izquierdo, mantener y arrastrar arriba/abajo). Puede redimensionar la ventana del mapa de bandas al tamaño que desee.

Utilice los botones + - para cambiar el tamaño de la fuente de los indicativos y cuadrículas.

Al situar el cursor del ratón encima de cualquier indicativo/cuadrícula se ven los detalles del mensaje (incluyendo si es usuario de LotW/eQSL o el estado americano para estaciones de EEUU si la encuentra en la base de datos del FCC incluida en Swisslog):

IMPORTANTE: Buscar el estado americano en la base de datos del FCC puede afectar el rendimiento dependiendo de su ordenador, número de QSO en su libro, tráfico de mensajes y programas que esté ejecutando al mismo tiempo que Swisslog. Si experimenta esto o simplemente no quiere utilizar esta nueva característica, puede deshabilitarla en Opciones / Consultar estado americano en base de datos FCC para ventanas de Mensajes DX y Mapas de Bandas.

En la parte inferior izquierda de Swisslog verá la frecuencia de audio que corresponda a la posición del cursor del ratón encima de la regla.

Haciendo doble clic encima de un indicativo/cuadrícula se realiza la misma acción que haciéndolo encima de un mensaje en la ventana de actividad de banda de WSJT-X / JTDX. IMPORTANTE: Debe marcar la opción "Accept UDP Request" en Settings > Reporting. En WSJT-X, esto sólo funciona si es respondiendo un mensaje de CQ o QRZ. En JTDX el usuario puede escoger si se aceptan respuestas UDP de mensajes CQ, CQ y 73 o de cualquier mensaje en Misc > Accept UDP reply messages (CQ es la opción por defecto). ¡Esta característica no funcionará si utiliza JT Alert junto con Swisslog!.

El mapa de banda de WSJT-X / JTDX es también muy útil para conocer la frecuencia de split al trabajar estaciones DX. Puede comprobar fácilmente si está escuchando el corresponsal del QSO de la estación DX para conocer la frecuencia de split para ese QSO.

Si la estación está llamando CQ a una dirección específica como EU, AS, JA, ZL, etc. se mostrará precediendo al indicativo (Ejemplo: CQ JA EA3GCV).

Opciones

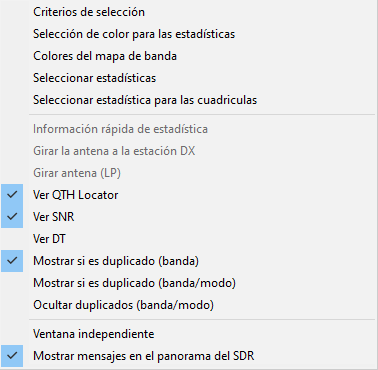

La siguientes funciones y opciones están disponibles en el menú emergente (pulsando el botón derecho del ratón):

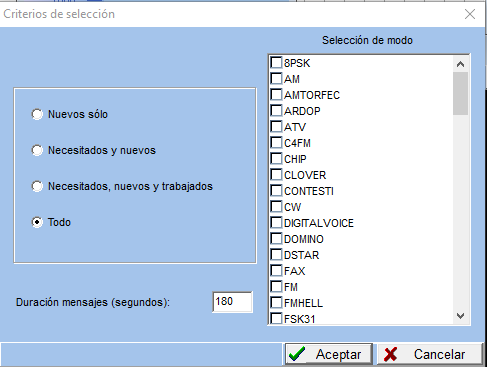

Criterios de selección: Marcar los modos que desea recibir los mensajes y seleccionar los indicativos/cuadrículas que desea ver según el estado de la estadística (Nuevos, Necesitados, Trabajados, Todos). También puede asignar la duración de los mensajes en segundos (valor por defecto: 180 segundos = 3 minutos). Sólo se mostrarán los mensajes que estén dentro del periodo definido. IMPORTANTE: Usar una duración superior de 180 segundos no es útil ya que pronto se le llenará el mapa de bandas y esto afectará al rendimiento general del programa si está la banda muy concurrida. El valor de duración está limitado a 600 segundos (10 minutos).

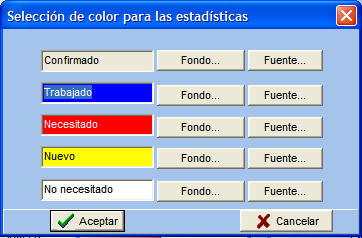

Selección de color para las estadísticas: permite seleccionar el color que desea ver en cada indicativo/cuadrícula conforme a su estado de estadística (Confirmado, Trabajado, Necesitado, Nuevo o No necesitado):

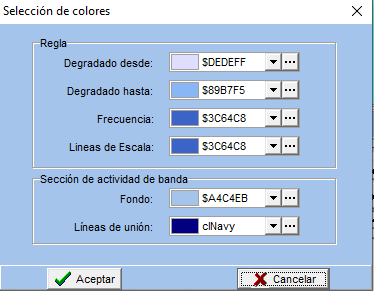

Colores del Mapa de Banda: permite cambiar el color de muchas partes del mapa de bandas. Puede crear mapas de bandas muy atractivos de acuerdo con sus gustos personales:

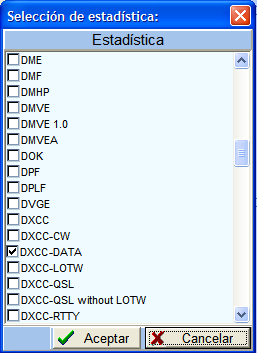

Seleccionar Estadísticas: permite seleccionar la estadística en la que se basará el estado para cada indicativo. ¡Seleccione sólo una estadística! Por defecto, la estadística seleccionada es DXCC-DATA. IMPORTANTE: NO seleccionar aquí ninguna estadística basada en locators!! Las estadísticas de locators deben seleccionarse en la opción "Selecionar estadística para las cuadrículas".

Consejo: El nombre de la estadística seleccionada se mostrará en el título de la ventana del mapa de bandas. Si desea ver otra estadística para la misma banda, simplemente abra otro mapa de banda de WSJT-X / JTDX y seleccione la estadística deseada.

Selecionar estadística para las cuadrículas: Permite seleccionar la estadística para saber el status de cada cuadrícula. ¡Seleccione sólo una estadística!. Por defecto, la estadística seleccionada es GRIDSQUARE (que sólo cuenta confirmaciones por tarjeta QSL). Si desea una estadística que cuenta todas las confirmaciones (LoTW, eQSL y QSL), seleccione GAPA GRID.
Información rápida de estadística: haga clic con el botón derecho del ratón encima de un indicativo/cuadrícula y seleccione esta opción para ver la ventana de información rápida de estadística para el indicativo seleccionado.

Truco: si tiene abierta la ventana de información rápida de estadística, haga clic con el botón izquierdo del ratón encima de un indicativo/cuadrícula para mostrar la información para el indicativo seleccionado.

Girar la antena a la estación DX y Girar antena (LP): haga clic con el botón derecho del ratón encima de un indicativo y seleccione una de estas opciones de acuerdo a sus necesidades.
Ver QTH Locator, Ver SNR and Ver DT: Marque las que necesite de acuerdo a sus necesidades. Por defecto, están todas habilitadas excepto Ver DT.
Mostrar Duplicados: Swisslog puede comprobar si un indicativo monitorizado está duplicado. Si está duplicado, se añade (D) antes del indicativo. Ejemplo: (D) EA3GCV.
- Mostrar si es duplicado (banda): Esta opción está marcada por defecto. Swisslog comprueba si es duplicado en la misma banda sea el modo que sea. Puede cambiar a comprobación por banda/modo (ver la siguiente opción debajo) o deshabilitar la comprobación de duplicados (desmarcando ambas opciones).
- Mostrar si es duplicado (banda/modo): Swisslog comprueba si es duplicado en la misma banda y modo. Puede cambiar a comprobación por banda (ver la opción de arriba) o deshabilitar la comprobación de duplicados (desmarcando ambas opciones).
- Ocultar duplicados (banda/modo): Marcar esta opción si no desea mostrar los duplicados en la misma banda y modo.
Ventana independiente: normalmente las ventanas no pueden moverse fuera de la ventana principal de SWISSLOG, pero si se marca esta opción la ventana puede moverse donde se desee. Esto es especialmente útil en sistemas con varios monitores.
Siempre delante: Esta opción (marcada por defecto) sólo se muestra cuando la ventana es independiente. La ventana permanecerá delante de todas las otras ventanas de otros programas todo el tiempo. Advertencia: Si desmarca esta opción, la ventana puede ocultarse detrás de la principal del programa o incluso situarse fuera del espacio visible. Si se coloca fuera del espacio visible (por ejemplo al cambiar de resolución de pantalla) sólo es posible volverla a ver editando el fichero de configuración del programa SWISSLOG.INI.

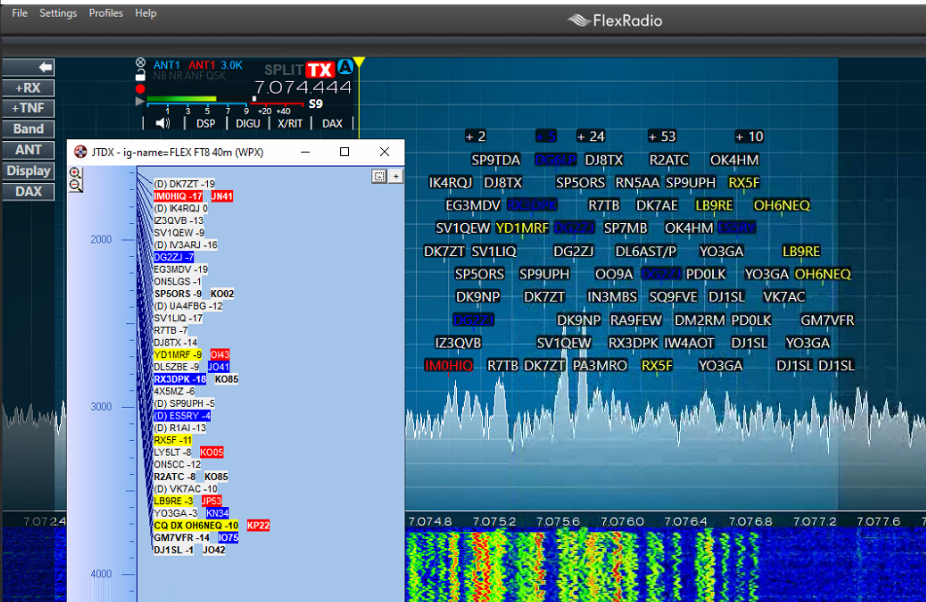

Mostrar mensajes en el panorama del SDR: esta opción sólo está disponible si se utiliza TCI/Flex Radio para el control del transceptor. Si está marcada (opción por defecto) todos los mensajes mostrados se enviarán al Panorama/Panadapter de su SDR. El color de la fuente de cada mensaje en su SDR coincidirá con el color de fondo seleccionado para identificar los diferentes estados de la estadística (Confirmado, Trabajo, Necesitado, Nuevo o No necesitado).

Si utiliza Flex Radio, la siguiente información se envía para cada mensaje:
- La duración de los mensajes en su SDR será la misma que ha asignado en el mapa de banda seleccionado.
- La dirección del CQ si la estació está llamando CQ EU, CQ DX, CQ JA, etc.
- QTH Locator
- Si es usuario de LoTW/eQSL
- QSO duplicado (sólo si ha habilitado la opción Mostrar Duplicados)
- El estado americano para las estaciones de EEUU (si lo encuentra en la base de datos de la FCC incluida en Swisslog).

Se guardan todos los ajustes para cada ventana de mapa de bandas: tamaño y posición de la ventana, tamaño de fuente, zoom, estadística, colores, etc.

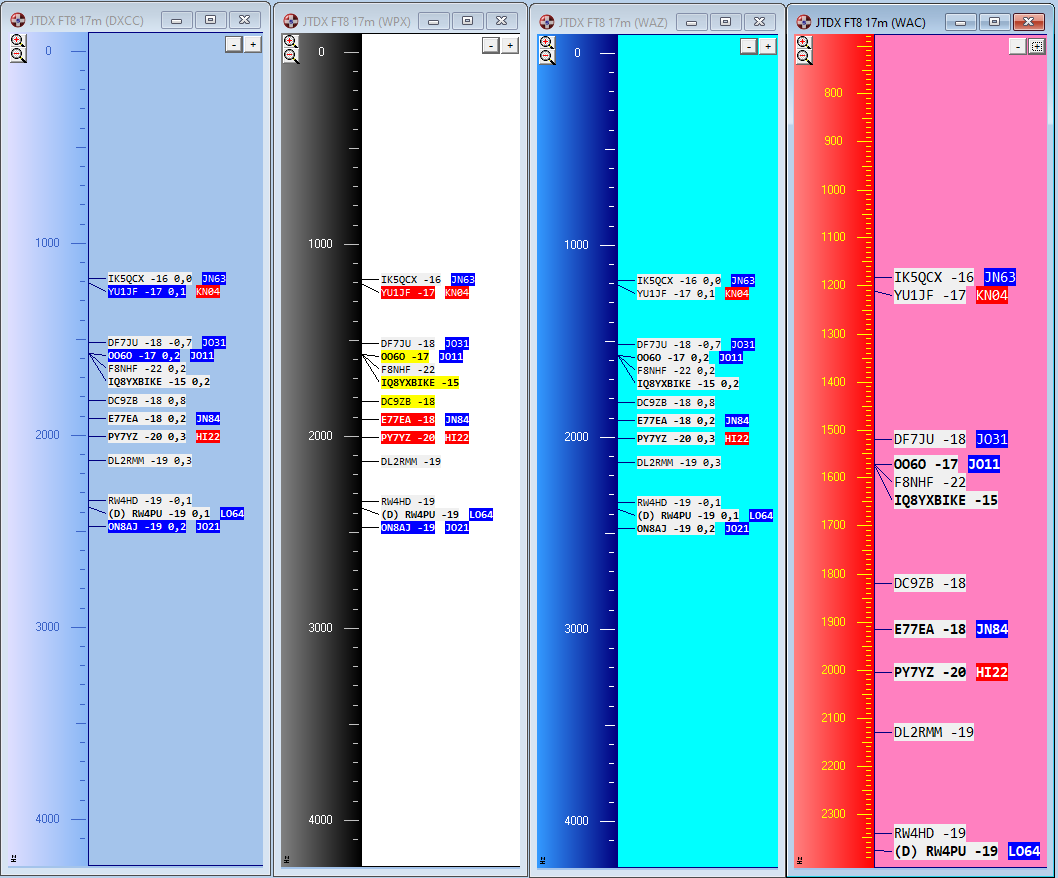

La imagen inferior muestra unos ejemplos de mapas de banda de WSJT-X / JTDX con ajustes diferentes. ¡Existen infinitas combinaciones!
