WSJT-X / JTDX Band Map

---

Swisslog implementiert eine sehr vollständige Band-Map-Funktion zur Überwachung der WSJT-X / JTDX-Aktivität, wenn sie als Hauptinstanz konfiguriert ist (siehe WSJT-X / JTDX UDP-Einstellungen). Es hat die folgenden Eigenschaften:

•  Ein Doppelklick auf ein Rufzeichen/Gridfelder bewirkt die gleiche Aktion wie ein Doppelklick auf die Nachricht im Fenster "Bandaktivität" von WSJT-X / JTDX.

• Großer Zoombereich für Ein- und Auszoomen

• Benutzerdefinierte Schriftgröße

• Größenveränderbares Fenster

• Vollständige Nachrichtendetails (auch für LotW/eQSL-Benutzer), wenn Sie den Mauszeiger über ein Rufzeichen bewegen.

• Doppelkontrolle für Band oder Band/Modus (vom Benutzer wählbar) Anzeige (D) bei Duplikaten. Sie können auch alle Band/Modus-Duplikate ausblenden!

• SNR / Grid ein-/ausblenden

• SNR / DT / Grid ein-/ausblenden

• Anpassbare Statistik-Auswahl! DXCC ist die Standardstatistik, aber der Benutzer kann jede verfügbare Statistik auswählen.

• Sie können auch die Statistik auswählen, die Sie für den Status der Gridfelder überprüfen möchten.

• Farbverläufe für Frequenzlineal.

• Farbanpassung: Hintergrund, Linealgradienten, Linealmaße und Frequenz.

• Sie können beliebig viele Bandkarten mit verschiedenen Filtern (benötigt, gearbeitet, etc.), spezifischen Modi (FT8, JT65, etc.), Farben, Statistiken, Schrift- und Fenstergrößen, etc. haben.

• Sie können auch jede Bandkarte als eigenständiges Fenster für Doppelmonitorsysteme platzieren!

Das Band Map Fenster

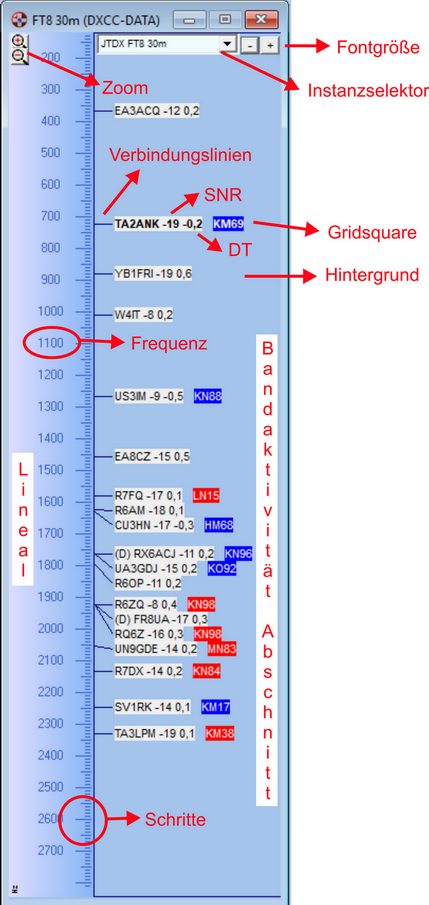

Das Band Map Fenster bietet eine grafische Darstellung der gesamten Bandaktivität, was sehr interessant und ansprechend ist! Sie können beliebig viele WSJT-X / JTDX Band Maps öffnen! Jedes Fenster kann verschiedene Statistiken anzeigen und einen anderen Satz von Filtern, Einstellungen usw. verwenden. Es ist eine sehr gute Ergänzung für WSJT-X / JTDX, da Sie den Status für Statistiken überprüfen können, die vom Farbsystem von WSJT-X / JTDX nicht unterstützt werden, wie z.B. WAZ, WAC, WPX, etc. So öffnen Sie ein WSJT-X / JTDX Band Map Fenster: Wählen Sie Ansicht | WSJT-X / JTDX Band Map. So sieht das Fenster aus:

Der Fenstertitel zeigt an, dass das Programm Swisslog Nachrichten empfängt (WSJT-X oder JTDX), den aktuellen Modus und das Band sowie die ausgewählte Statistik für die Bandübersicht (standardmäßig DXCC).

 Verwenden Sie die Zoomtasten, um die Bandbreite zu vergrößern/verkleinern, indem Sie die entsprechenden + oder - Tasten drücken (oder mit dem Mausrad: Positionieren Sie den Mauszeiger über einem Rufzeichen und bewegen Sie das Mausrad nach oben/unten. Das ausgewählte Rufzeichen wird in der Bandkarte zentriert). Sie können die Wahl auch nach oben/unten bewegen, indem Sie das Lineal mit der Maus ziehen (linker Mausklick, Halten und Ziehen nach oben/unten). Sie können die Größe des Bandkartenfensters auf die gewünschte Größe anpassen.

Verwenden Sie die Schaltflächen + -, um die Schriftgröße von Rufzeichen und Gridfeldern zu ändern.

Wenn Sie den Mauszeiger über einen Rufzeichen/Gridfelder bewegen, sehen Sie die Details der Nachricht (Einschließlich wenn LotW/eQSL-Benutzer oder US-Bundesstaat für US-Rufzeichen, falls in der eingebetteten FCC-Datenbank gefunden):

WICHTIG: Die Suche nach dem US-Bundesstaat in der FCC-Datenbank kann die Leistung Ihres Computers, die Anzahl der QSOs in Ihrem Logbuch, den Spotverkehr und die parallel zu Swisslog ausgeführte Software beeinträchtigen. Wenn Sie dies feststellen oder diese Funktion einfach nicht verwenden möchten, kann sie in Optionen / Abfrage des US-Bundesstaates in der FCC-Datenbank für DX-Meldungen und Band Maps-Fenster deaktiviert werden.

Im linken unteren Teil von Swisslog sehen Sie die Tonfrequenz entsprechend der Mauszeigerposition.

Ein Doppelklick in einen Rufzeichen/Gridfeld bewirkt die gleiche Aktion wie ein Doppelklick in der Nachricht im Fenster "Bandaktivität" von WSJT-X / JTDX. WICHTIG: Sie müssen die Option "Accept UDP Request" in Settings > Reporting. In WSJT-X funktioniert dies nur, wenn es sich um eine CQ- oder QRZ-Nachricht handelt. In JTDX kann der Benutzer wählen, ob er UDP-Antworten von CQ, CQ und 73 oder beliebige Nachrichten in Misc > Accept UDP reply messages (CQ ist die Standardoption) akzeptiert. Diese Funktion funktioniert nicht, wenn Sie JT Alert zusammen mit Swisslog verwenden!

WSJT-X / JTDX Band Map ist auch sehr nützlich, um die Split-Frequenz beim Arbeiten mit DX zu kennen. Sie können leicht herausfinden, ob Sie den QSO-Partner der DX-Station hören, um die Splitfrequenz für ein solches QSO zu erfahren.

Wenn die Station CQ in eine bestimmte Richtung wie EU, AS, JA, ZL usw. ruft, wird sie vor dem Rufzeichen angezeigt (z.B. CQ JA EA3GCV).

Optionen

Die folgenden Optionen und Funktionen stehen über das Popup-Menü (rechte Maustaste) zur Verfügung:

• Selektionskriterien: Markieren Sie die Modi, für die Nachrichten angezeigt werden sollen, und wählen Sie aus, welche Rufzeichen Sie entsprechend ihrem Status in der Statistik sehen möchten (Neu, benötigt, bearbeitet, alle). Sie können die Lebensdauer der Nachrichten auch in Sekunden einstellen (Standardwert: 180 Sekunden = 3 Minuten). Es werden nur Meldungen innerhalb des definierten Zeitraums angezeigt. WICHTIG: Die Verwendung von Lebensdauerwerten über 180 Sekunden ist nicht sinnvoll, da Sie in Kürze eine vollständige Bandkarte haben werden, was sich bei sehr überfülltem Band auf die Gesamtleistung auswirkt. Der Wert für die Lebensdauer ist auf 600 Sekunden (10 Minuten) begrenzt.

• Farbauswahl für Statistikanzeige: Ermöglicht es Ihnen, die Farbe, die Sie in Rufzeichen/Gridfeld sehen möchten, entsprechend ihrem Status (Bestätigt, Bearbeitet, Benötigt, Neu oder Nicht benötigt) auszuwählen

• Farben Auswahl: ermöglicht es Ihnen, die Farbe der meisten Teile der Band Map zu ändern. Sie können sehr schön aussehende Bandkarten entsprechend den Benutzerpräferenzen erstellen:

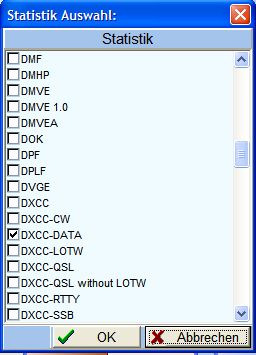

• Statistik Wähle: ermöglicht es Ihnen, die Statistik auszuwählen, aus der Sie den Status für jedes Rufzeichen sehen möchten. Wähle nur eine Statistik aus! Standardmäßig ist DXCC-DATA ausgewählt. WICHTIG: Wählen Sie hier KEINE Gridsquare-Statistik aus!! Die Gridsquare-Statistik muss in der Option "Wähle Gridsquare Statistik" ausgewählt werden.

Hinweis: Die ausgewählte Statistik wird im Titel des Fensters Band Map angezeigt. Wenn Sie eine andere Statistik sehen möchten, öffnen Sie einfach ein neues WSJT-X / JTDX Band Map Fenster und wählen Sie die gewünschte Statistik aus.

• Wähle Gridsquare Statistik: Hier können Sie die Statistik auswählen, aus der Sie den Status für jedes Gridquare sehen möchten. Wähle nur eine Statistik aus!... Standardmäßig ist GRIDSQUARE ausgewählt (was nur QSL-Kartenbestätigungen zählt). Wenn Sie eine Statistik wünschen, die alle Rückmeldungen (LoTW-, eQSL- und QSL-Karten) zählt, wählen Sie GAPA-Grid.

• Statistik-Quick-Infos: Klicken Sie mit der rechten Maustaste auf einen DX-Spot und wählen Sie diese Option, um das Fenster Statistik-Quick Info für den ausgewählten DX-Spot anzuzeigen.

Hinweis:  Wenn das Fenster Statistik-Quick Info geöffnet ist, klicken Sie mit der linken Maustaste auf einen Punkt, um die Info für den ausgewählten DX-Punkt anzuzeigen.

• Antenne in Richtung der Station drehen und Antenne drehen (LP): Klicken Sie mit der rechten Maustaste auf ein Rufzeichen und wählen Sie eine dieser Optionen nach Ihren Bedürfnissen.

• QTH-Locator anzeigen, SNR anzeigen und DT anzeigen: Überprüfen Sie die, die Sie benötigen, entsprechend Ihren Bedürfnissen. Standardmäßig sind alle aktiviert, außer DT anzeigen.

• Zeige wenn Dupe: Swisslog kann überprüfen, ob es sich bei einem überwachten Anruf um Duplikate handelt. Wenn dupe (D) vor dem Rufzeichen hinzugefügt wird. z.B.: (D) EA3GCV.

  • Zeige wenn Dupe (Band): Diese Option ist standardmäßig aktiviert. Swisslog prüft, ob es auf dem gleichen Band doppelt ist, unabhängig vom Modus. Sie können zur Band-/Modusprüfung wechseln (siehe unten) oder die Doppelprüfung deaktivieren (beide Optionen nicht angehakt).

  • Zeige wenn Dupe (Band/Mode): Swisslog überprüft, ob es sich um Duplikate auf dem gleichen Band und Modus handelt. Sie können zur Bandprüfung wechseln (siehe obere Option) oder die Doppelprüfung deaktivieren (beide Optionen nicht angehakt).

  • Duplikate ausblenden (Band/Mode): Aktivieren Sie diese Option, um Duplikate auf dem gleichen Band und Mode nicht anzuzeigen.

• Selbständiges Fenster: Normalerweise kann das Fenster nicht aus dem Hauptfenster von SWISSLOG verschoben werden. Wenn diese Option aktiviert ist, kann das Fenster überall verschoben werden. Dies ist besonders nützlich für PCs mit mehrere Monitoren.

• Immer im Vordergrund: Diese Option wird angezeigt und standardmäßig nur aktiviert, wenn das Fenster als eigenständig eingestellt ist. Das Fenster bleibt die ganze Zeit über, über allen anderen Fenstern anderer Programme im Vordergrund. Warnung: Wenn diese Option deaktiviert ist, kann das Fenster hinter dem SWISSLOG-Hauptfenster verborgen oder sogar außerhalb des sichtbaren Bereichs platziert werden. Wenn Sie es außerhalb des sichtbaren Bereichs platzieren (z.B. wenn Sie die Bildschirmauflösung ändern), können Sie es nur durch Bearbeiten der Datei SWISSLOG.INI zurückholen.

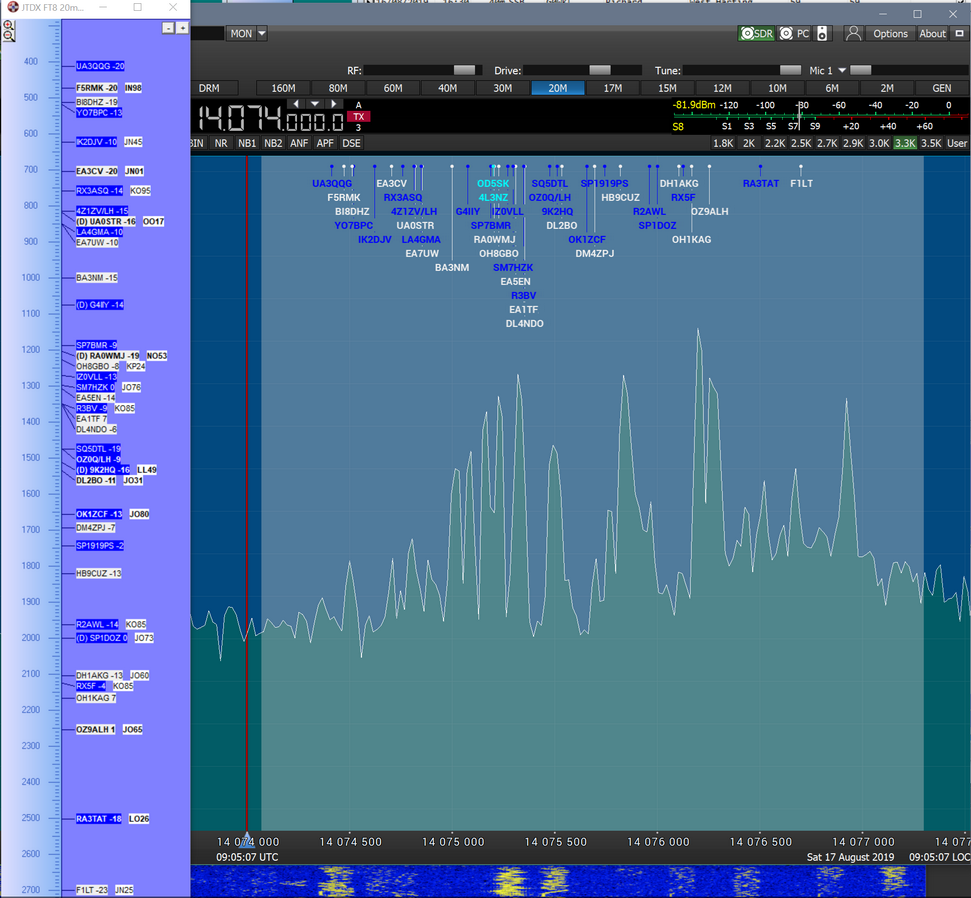

• Anzeige der Meldungen im SDR Panorama: Diese Option ist nur verfügbar bei Benutzung von TCI/Flex Radio zur Transceiversteuerung. Wenn sie ausgewählt ist (default Option), dann werden alle angezeigten Meldungen zum Panorama/Panadapter in Deinem SDR gesendet. Die Schriftfarbe jeder Meldung ist die gewählte Hintergrundfarbe zum Kennzeichnen des Statistik Status (Bestätigt, Gearbeitet, Benötigt, Neu oder Nicht Benötigt).



  Wenn Sie Flex Radio verwenden, werden für jeden Meldungen die folgenden Informationen gesendet:

  • Die Spot-Lebensdauer in Ihrem SDR ist dieselbe, wie die in der ausgewählten Band Map eingestellte.

  • CQ-Richtung, falls die Station CQ EU, CQ DX, CQ JA, etc. ruft

  • QTH-Lokator

  • LoTW/eQSL-Benutzer

  • Doppel-QSO (wenn die Option Zeige ob doppelt aktiviert ist)

  • US-Bundesstaat für US-Stationen, falls in der eingebetteten FCC-Datenbank gefunden.

Alle Einstellungen (Fenstergröße und -position, Schriftgröße, Zoom, Statistik, Statistikfilter, Farben, etc.) werden für jedes Bandkartenfenster gespeichert.

Nachfolgend sehen Sie einige Beispiele von WSJT-X / JTDX Bandkarten mit verschiedenen Einstellungen. Es gibt unendlich viele Kombinationen!
